特色： ●独家首创防虫设计，电路板背面配置防虫盖板，一次侧元件接脚配置防虫绝缘护套 ●通过80PLUS金牌认证，降低废热产生，节省电能消耗及电费支出 ●14公分短机身，搭配黑色直出线组，提供1个EPS 8P及1个EPS 4+4P接头，支援Intel/AMD处理器主机板 ●谐振转换搭配12V同步整流及3.3V/5V/-12V DC-DC转换设计，单路12V输出，使12V可用功率最大化，改善各输出电压交叉调整率 ●内部12公分温控散热风扇具备风扇停转功能，于低负荷下风扇将停止转动，在散热效能与静音中取得平衡 ●多重电路保护设计 ●内部采用长效固态电容及全日系电解电容，提供十年保固维修
accuwitt Grand Rigid GT 850GD 850W输出接头数量： ATX 24P：1个 EPS 8P：1个 EPS 4+4P：1个 PCIE 6+2P：4个 SATA：8个 大4P：2个
▼外盒正面有商标、”Bug Buster”防虫图示、中英文”独家首创防虫高效电源”字样、产品名称、80PLUS金牌认证、10年保固图示、产品特色
▼外盒背面有商标、产品名称、输入/输出规格表、接头外观/数量/线材长度配置图、安规认证
▼外盒上侧面有商标、产品名称、中英文九大特色说明、80PLUS金牌认证、10年保固图示、”Bug Buster”防虫图示。外盒下侧面有商标、产品名称、条码、授权制造商资讯、代理商资讯、官方网站连结QR码、官方Line连结QR码
▼外盒左/右侧面有商标、产品名称、80PLUS金牌认证、10年保固图示、”Bug Buster”防虫图示
▼包装内容有电源本体、英文使用手册、中文使用手册、交流电源线、魔鬼毡整线带、固定螺丝
▼本体尺寸为150x86x140mm
▼本体两侧贴上亮面贴纸，上面印上商标、”Bug Buster”防虫图示、中英文”独家首创防虫高效电源”字样、产品名称、80PLUS金牌认证、10年保固图示、官方网址
▼直接在外壳上冲压风扇护网，中心处有商标铭牌
▼本体背面的标签有商标、产品名称、输入电压/电流/频率、各组最大输出电流/功率、总输出功率、80PLUS金牌认证、型号、制造厂商资讯、产地、安规认证、警告讯息、条码
▼本体出风口处交流输入插座旁有商标/标语及”Bug Buster”防虫图示
▼直出线路开口右下方有5个长条形通风开口
▼1组主机板电源黑色直出线路，提供1个ATX 24P接头，18AWG/20AWG线路长度61公分
▼1组处理器电源黑色带状直出线路，提供1个EPS 8P接头及1个EPS 4+4P接头，至EPS 8P接头18AWG线路长度64.5公分，EPS 8P至EPS 4+4P接头间18AWG线路长度14.5公分
▼2组显示卡电源黑色带状直出线路，提供4个PCIE 6+2P接头，至第一个接头18AWG线路长度62公分，接头间18AWG线路长度14.5公分
▼2组SATA/大4P黑色带状直出线路，提供8个直角SATA接头及2个直式大4P接头，至第一个接头20AWG线路长度45公分，接头间20AWG线路长度11.5公分，其中一条的最后两段线路较长(红色箭头)，长度15公分。未提供小4P接头或转接线
▼accuwitt Grand Rigid GT 850GD 850W内部结构及使用元件说明简表
▼accuwitt Grand Rigid GT 850GD 850W为LITE-ON(光宝)代工，采用APFC、半桥谐振、二次侧12V同步整流，并经由DC-DC转换3.3V/5V/-12V
▼采用Yate Loon D12BH-12 12公分12V/0.6A风扇，有设置气流导风片
▼电路板背面焊点做工良好，大电流路径有敷锡
▼主电路板背面覆盖防虫用塑胶硬质盖板，于12V同步整流MOSFET及同步整流控制器(红色箭头)加上灰色导热垫，并在下方塑胶硬质盖板开孔使导热垫可以直接接触金属外壳
▼靠近后方出风口处，防虫用塑胶硬质盖板往上延伸(红色方框)，挡住出风口到电路板背面的缝隙，提高防虫能力
▼交流输入插座后方加上2个Y电容(CY1/CY2)，交流电源线与磁芯有包覆套管，焊点处未包覆套管
▼主电路板交流输入端采连接器连接，直立安装的保险丝与突波吸收器有包覆套管。主电路板EMI滤波电路有2个X电容(CX1/CX2)、2个共模电感(CM1/CM2)，2个Y电容(CY3/CY4)，仅在CM1共模电感加上黑色防护外框
▼主电路板EMI滤波电路背面有X电容放电IC(Power Integrations CAP200DG)
▼2颗并联的GBU2506桥式整流器固定在散热片的两侧，桥式整流下方接脚套上防虫绝缘护套(下方红色箭头)
▼APFC电感采封闭式磁芯，外面包覆黑色聚酯薄膜胶带。APFC电容采用TK(Toshin Kogyo东信工业)450V 560µF LGWA系列105℃电解电容
▼一次侧散热片，2颗Infineon IPA60R099P7全绝缘封装MOSFET(右)及1颗WeEn NXPSC06650X全绝缘封装二极体(中)为APFC功率元件，2颗Infineon IPA60R120P7全绝缘封装MOSFET(左)为一次侧功率元件
▼全绝缘封装MOSFET/二极体的接脚均套上防虫绝缘护套(红色箭头)
▼主电路板背面的LTA2021(LITE-ON自有编号)负责控制APFC及一次侧谐振转换
▼1个谐振电感与2个谐振电容组成谐振槽
▼子卡上的Infineon ICE3AR10080JZ2为辅助电源电路一次侧整合电源IC，辅助电源电路变压器包覆黄色聚酯薄膜胶带，咖啡色电解电容均为TK(Toshin Kogyo东信工业)105℃电解电容
▼主电路板背面的LTA1903(LITE-ON自有编号)为辅助电源电路二次侧同步整流开关
▼主变压器附近有两片金属散热板，提供主电路板背面的12V同步整流MOSFET散热使用
▼主电路板背面有MPS MP6925同步整流控制器及6颗Nexperia PSMN2R2-40YSD MOSFET组成二次侧12V同步整流电路，透过焊点将热量传递至正面金属散热板，也有部分热量透过导热垫传递至背面外壳
▼金属散热板附近有12V输出滤波电路用Elite固态电容及TK(Toshin Kogyo东信工业)105℃电解电容。3.3V/5V/-12V DC-DC及风扇控制子卡背面有银色隔板
▼取下银色隔板的子卡背面，3.3V/5V DC-DC部分有2组功率元件，每组由1颗onsemi FDD8880 MOSFET及1颗onsemi FDD8896 MOSFET组成，由Anpec APW7159C进行控制。左下的TI TPS54302为-12V DC/DC，右下的Weltrend WT763001为风扇控制用
▼子卡正面有3.3V及5V DC-DC环形磁芯电感及Elite/APAQ固态电容
▼主电路板背面的Weltrend WT7527RT电源管理IC，负责监控输出电压/电流、接受PS-ON信号控制、产生Power Good信号
▼主电路板背面有3.3V/5V/12V分流器，用于侦测输出电流提供过电流保护
▼主电路板线组输出端配置APAQ/Elite固态电容，线组末端使用不同颜色套管进行区分
接下来就是上机测试 测试文阅读方式请参照此篇：电源测试文阅读小指南 ▼accuwitt Grand Rigid GT 850GD 850W空载启动时，耗电量为1.57W
▼accuwitt Grand Rigid GT 850GD 850W于20%/50%/100%下效率分别为93.33%/92.67%/88.69%，符合80PLUS金牌认证要求20%输出87%效率、50%输出90%效率、100%输出87%效率 从电源本体及线组插头处测试的电压差异，会对效率产生0.04%至0.61%的影响
▼accuwitt Grand Rigid GT 850GD 850W于10%/20%/50%/100%的交流输入波形(黄色-电压，红色-电流，绿色-功率)。50%输出下功率因数为0.995，符合80PLUS金牌认证要求50%输出下功率因数需大于0.9的要求
▼综合输出负载测试，输出52%时3.3V/5V电流达13A以后就不再往上加，3.3V/5V/12V电压记录如下表
▼综合输出8%至101%之间3.3V输出电压最高与最低点差异为35.6mV

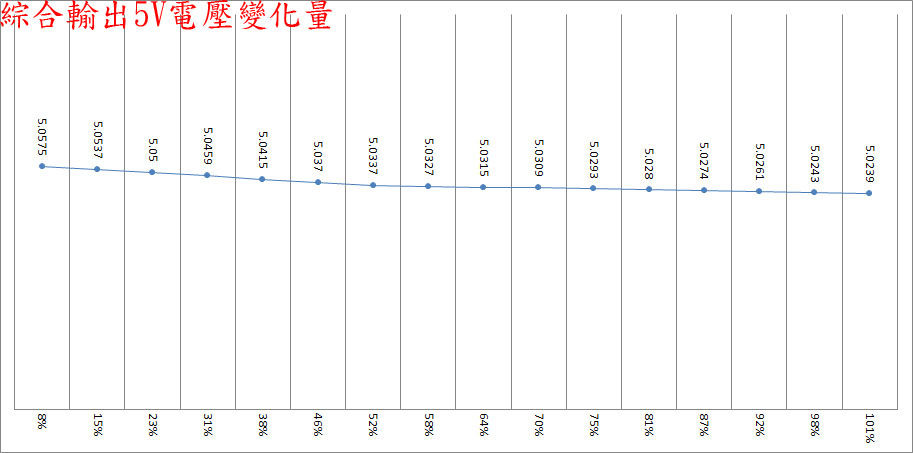

▼综合输出8%至101%之间5V输出电压最高与最低点差异为33.6mV
▼综合输出8%至101%之间12V输出电压最高与最低点差异为23mV
▼偏载测试，这时12V维持空载，分别测试3.3V满载(CL1)、5V满载(CL2)、3.3V/5V满载(CL3)的3.3V/5V/12V电压变化，并无出现超出±5%范围情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼纯12V输出负载测试，这时3.3V/5V维持空载，3.3V/5V/12V电压记录如下表
▼纯12V输出6%至100%之间3.3V输出电压最高与最低点差异为18.2mV
▼纯12V输出6%至100%之间5V输出电压最高与最低点差异为18.6mV
▼纯12V输出6%至100%之间12V输出电压最高与最低点差异为21mV
▼12V低输出转换效率测试，输出12V/1A效率81.3%，输出12V/2A效率85.9%，输出12V/3A效率87.3%
▼电源PS-ON信号启动后直接3.3V/13A、5V/13A、12V/62A满载输出下各电压上升时间图，从12V开始上升处当成起点(0.000s)时，12V上升时间为7ms，5V与3.3V上升时间为4ms。12V于电压上升前出现2次低于1V的电压波动
▼3.3V/13A、5V/13A、12V/62A满载输出下断电的Hold-up time时序图，从交流中断处当成起点(0.000s)时，12V于21ms降至11.41V
以下波形图，CH1黄色波形为动态负载电流变化波形，CH2蓝色波形为12V电压波形，CH3紫色波形为5V电压波形，CH4绿色波形为3.3V电压波形 ▼输出无负载时12V有锯齿状涟波
▼输出12V/1A至12V/3A时锯齿波频率及振幅加大。输出12V/4A至12V/8A时涟波波形改变
▼输出12V/9A时涟波波形振幅最小
▼于3.3V/13A、5V/13A、12V/62A(综合全负载)输出下，12V/5V/3.3V各路低频涟波分别为69.2mV/23.6mV/21.2mV，高频涟波分别为62.8mV/21.6mV/21.2mV
▼于12V/70A(纯12V全负载)输出下，12V/5V/3.3V各路低频涟波分别为66.4mV/18.8mV/34.8mV，高频涟波分别为60.4mV/18.4mV/28.8mV
▼12V启动动态负载，变动范围5A至25A，维持时间500微秒，最大变动幅度为488mV，同时造成3.3V产生160mV、5V产生106mV的变动
▼12V启动动态负载，变动范围25A至50A，维持时间500微秒，最大变动幅度为598mV，同时造成3.3V产生200mV、5V产生134mV的变动
▼12V启动动态负载，变动范围10A至56A，维持时间500微秒，最大变动幅度为1.08V，同时造成3.3V产生328mV、5V产生226mV的变动
▼电源供应器满载输出下内部(上图)及背面外壳(下图)的红外线热影像图(附注：安装位置环境温度会影响测试结果)
▼电源供应器满载输出下桥式整流(上图)及APFC电感/APFC MOSFET/APFC DIODE/一次侧MOSFET/谐振电感(下图)的红外线热影像图(附注：安装位置环境温度会影响测试结果)
▼电源供应器满载输出下主变压器/二次侧(上图)及DC-DC(下图)的红外线热影像图(附注：安装位置环境温度会影响测试结果)
▼单条EPS 4+4P连续输出28A(336W)10分钟后的线材部分红外线热影像图(附注：安装位置环境温度会影响测试结果)
▼单条PCIE 6+2P连续输出21A(252W)10分钟后的线材部分红外线热影像图(附注：安装位置环境温度会影响测试结果)
本体及内部结构心得小结： ◆黑色直出线组除ATX 24P外其他采用带状线组。具备1个ATX 24P、1个EPS 8P、1个EPS 4+4P、4个PCIE 6+2P、8个直角SATA、2个直式大4P，未提供小4P接头或转接线 ◆直接在外壳上冲压风扇护网 ◆电路板背面配置防虫盖板，靠近出风口处的防虫盖板向上垂直弯曲，堵住出风口到电路板背面的缝隙 ◆桥式整流、APFC/一次侧功率元件接脚配置防虫绝缘护套 ◆未设置电源总开关，交流输入插座后方加上Y电容的焊点处未包覆套管。交流电源线、磁芯、保险丝、突波吸收器有包覆套管 ◆电路板背面焊点做工良好，大电流路径有敷锡 ◆采用APFC、半桥谐振、同步整流输出12V，并透过DC-DC转换3.3V/5V/-12V ◆APFC/一次侧MOSFET使用Infineon，APFC二极体使用WeEn，12V同步整流MOSFET使用Nexperia，3.3V/5V DC-DC MOSFET使用onsemi，-12V DC-DC使用TI。APFC及一次侧所有功率元件均采用全绝缘封装 ◆内部所有电解电容使用TK(Toshin Kogyo东信工业)，固态电容使用Elite/APAQ ◆二次侧电源管理IC可侦测输出电压及电流是否在正常范围
各项测试结果简单总结： ◆accuwitt Grand Rigid GT 850GD 850W于20%/50%/100%下效率分别为93.33%/92.67%/88.69%，符合80PLUS金牌认证要求20%输出87%效率、50%输出90%效率、100%输出87%效率 ◆accuwitt Grand Rigid GT 850GD 850W的功率因数修正，满足80PLUS金牌认证要求输出50%下功率因数需大于0.9 ◆偏载测试，12V维持空载，测试3.3V满载、5V满载、3.3V/5V满载的3.3V/5V/12V电压变化，均未超出±5%范围 ◆电源启动至综合全负载输出状态，12V上升时间为7ms，3.3V/5V上升时间为4ms。12V于电压上升前出现2次低于1V的电压波动 ◆综合全负载输出状态切断AC输入模拟电力中断，12V于21ms降至11.41V ◆输出无负载时12V有锯齿状涟波；输出12V/1A至12V/3A时涟波频率与振幅增加；输出12V/4A至12V/8A涟波波形改变；输出12V/9A时涟波波形振幅最小；于综合全负载输出下12V/5V/3.3V各路低频涟波分别为69.2mV/23.6mV/21.2mV；于纯12V全负载输出下12V/5V/3.3V各路低频涟波分别为66.4mV/18.8mV/34.8mV ◆12V动态负载测试，变动范围5A至25A，维持时间500微秒，最大变动幅度为488mV ◆12V动态负载测试，变动范围25A至50A，维持时间500微秒，最大变动幅度为598mV ◆12V动态负载测试，变动范围10A至56A，维持时间500微秒，最大变动幅度为1.08V ◆热机下3.3V过电流截止点在28A(140%)，5V过电流截止点在28A(140%)，12V过电流截止点在83A(118%)
